Pracovní postup sestavení uživatelského výkresu

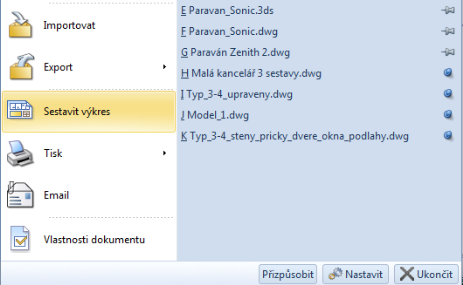

Povelem Sestavit výkres v povelovém menu Soubor se otevře nová záložka s vlastními ovládacími panely Stránky, Nástroje, Vložit, Objekty a Doplňky. Každý projekt může obsahovat několik pojmenovaných uživatelských výkresů, volba aktuálního výkresu se provádí v rozbalovacím seznamu Stránky. Ve stejnojmenném panelu jsou potom další povely pro práci s výkresem jako celkem. Do aktuálního výkresu lze vkládat objekty z panelu Vložit. Základním objektem je Pohled, což je vlastně obsah jednoho z pracovních oken pracovní oblasti programu.
Práce při sestavování výkresu spočívá v doplňování objektů do plochy výkresu. Vlastnosti a parametry každého objektu výkresu i celého výkresu se nastavují v oknech vlastností, které se otevřou klepnutím na ikonu povelu Vlastnosti nebo se použije funkční klávesa F12.

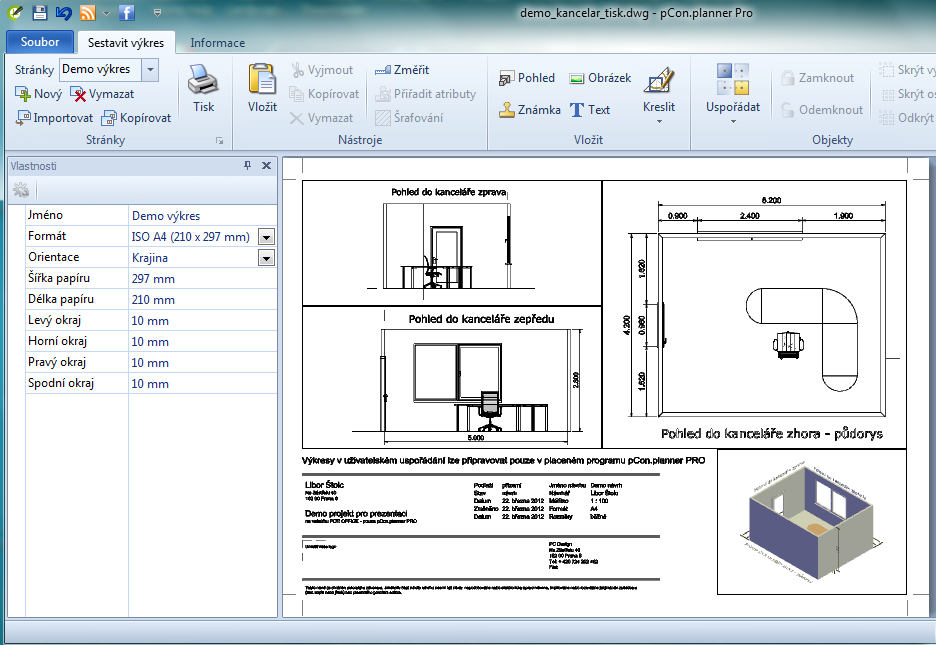

Na obrázku je pohled na otevřený dokončený výkres a okno vlastností celého uživatelského výkresu.

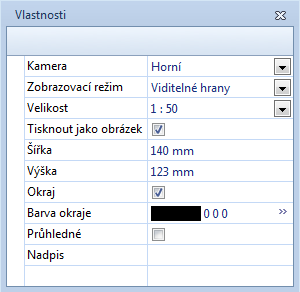

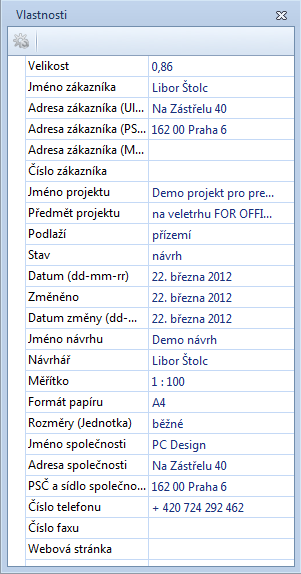

Na dalších obrázkách jsou zobrazeny okna vlastností a parametrů jednoho z pohledů a známky výkresu s informacemi o projektu.

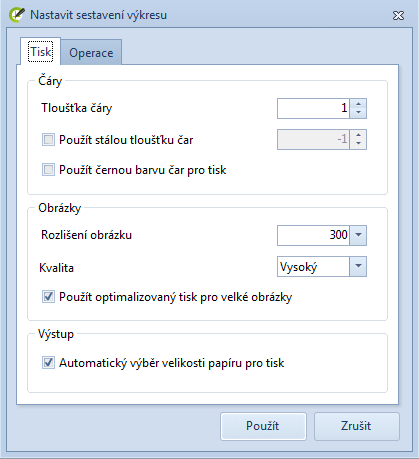

Klepnutím na ovládací prvek v pravém spodním rohu panelu Stránky se otevře okno pro nastavení kvality tiskového výstupu. V druhé záložce se potom nastavuje délková jednotka, systémová délková jednotka jsou milimetry.
Povel Sestavit výkres výrazně zvyšuje užitnou hodnotu programu pCon.planner PRO, neboť umožňuje velice rychle a jednoduše vytvořit kompletní výkresovou dokumentaci projektu. Všechny uživatelské výkresy se stávají součástí projektu a všechny úpravy nebo změny v projektu se automaticky projeví i ve všech výkresech.
