Import 3D objektů ve formátu 3DS

Pracovní postupy

Každý uživatel volné verze programu pCon.planner 7 si může vytvořit vlastní knihovnu 3D objektů uloženou na disku a tak okamžitě přístupnou v Prohlížeči médií po spuštění programu pCon.planner 7.
Knihovny 3D objektů ve formátu 3DS zdarma poskytují na svých webových stránkách tuzemští výrobci zařizovacích prvků kanceláří a interiérů.

Formát 3DS je nejstarším formátem používaným pro tvorbu 3D modelů. Veškeré plochy 3D modelů převáděl na trojůhelníkovou síť a to i u rovinných ploch s obecným obrysem.
Při importu do programu pCon.planner 7 jsou vnitřní hrany trojúhelníků rovinných ploch automaticky zrušeny.

Vlastní binární soubor ve formátu 3DS neobsahuje textury materiálů. Při exportu z jiných 3D modelovacích programů (např. Caligari trueSpace5/7) jsou textury materiálů exportovány do stejné složky jako soubor 3DS.
Při stahování modelů ve formátu 3DS z některých zahraničních webových stránek si stáhnete soubor ZIP, ve kterém jsou textury materiálů a model ve formátu 3DS.

Při stahování modelů ve fomátu 3DS si stahujete pouze modely. Textury materiálů se stahují zvlášť. Modely jsou již připraveny s nastavenými vrstvami a nastaveným promítáním textur a tak je doplnění materiálů modelů ve 3D návrhových programech, do kterých jsou modely importovány, poměrně jednoduché. Z importovaných textur je třeba si vytvořit v editoru materiálu skutečné materiály pro příslušný 3D návrhový program.

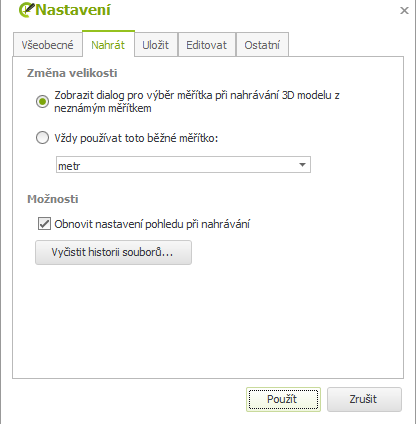

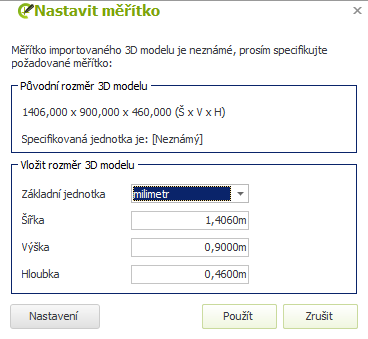

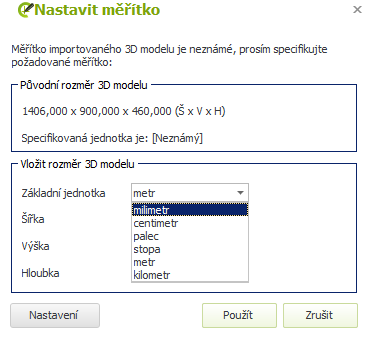

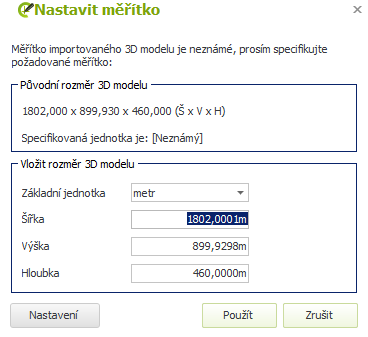

Při importu 3D modelů ve formátu 3DS je velice důležité nastavení stejných měřítek importovaného 3D modelu a pracovního prostředí 3D návrhového programu. V programu pCon.planner 7 je proto nutné nastavit kontrolu měřítka importovaného modelu v záložce Nahrát dialogového okna Nastavení. Po výběru importovaného objektu se provede kontrola měřítek a jestliže nesouhlasí, otevře se dialogové okno pod tímto textem. V něm je uvedena velikost modelu v měřítku modelu i délková jednotka modelu, kterou si musí uživatel změnit tak, aby velikost modelu odpovídala jeho velikosti v programu pCon.planner 7.

Vlastní import knihovny se 3D modely ve formátu 3DS začíná zkopírováním 3DS souborů do složky, kterou si otevřeme v Prohlížeči médií.
Dále se provede nahrání všech 3DS objektů z otevřené složky a jejich záznam ve formátu DWG. Nahrání 3DS objektu probíhá přetažení ikony objektu do horní povelové lišty. Záznam ve formátu DWG probíhá přetažením modelu z pracovního okna do horníh části otevřené složky v Prohlížeči médií. Přetažený DWG soubor se musí přejmenovat a původní 3DS soubor se vymaže.

Po dokončení importu všech modelů z otevřené složky následuje nastavení materiálů
